概 述 ：

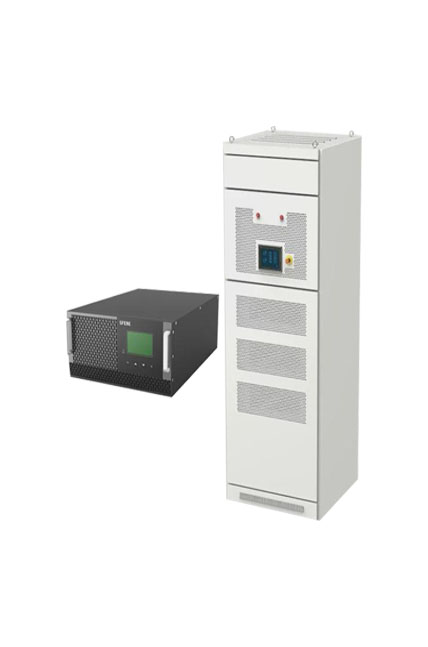

HMZLB型模塊化有源電力濾波器適用于醫療、通訊、智能建筑、工廠及其它現場包含多種類型非線性負載的行業，例如變頻器、整流器、電梯、空調、 UPS、辦公設備等。這些設備在運行時會產生大量的諧波，使電壓和電流波形發生畸變，導致電網污染，電能質量惡化，對電網和電力用戶都會產生嚴重的危害和影響。
有源電力濾波器 (APF)采用基于瞬時無功功率理論的檢測技術和IGBT 功率變換裝置，實時檢測諧波電流，通過瞬時電流跟蹤控制，自動跟蹤電網諧波變化，具有高度可控性與快速響應性。
克服了傳統無源濾波器、容易發生諧振、只能補償固定次諧波等缺點，對各種快速瞬變的；沖擊性負荷均能起到良好的濾波和補償效果。
HMZLB型模塊化有源電力濾波器采用軍工級控制芯片，抗干擾能力強，可實現一個控制器帶多個模塊同時工作，可靠性強；
HMZLB型模塊化有源電力濾波器采用電流平均值控制方式并結合LCL拓撲結構，克服了傳統的滯環電流控制由于開關頻率變化所帶來的輸出頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點。
低壓系統的HMZLB型模塊化有源電力濾波器，適用于低壓配電系統中不同容量的非線性負載，補償電流容量在50～600A可選。

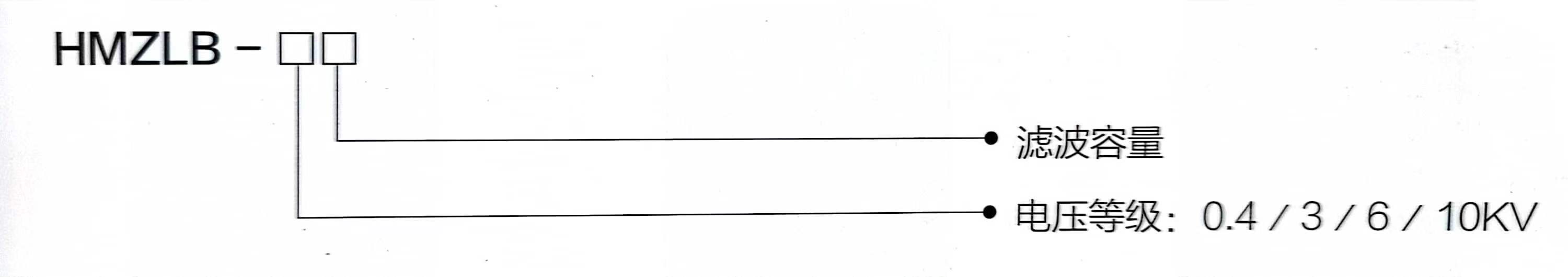

設計選型：
優勢特點：
◆先進的控制策略
HMZLB型模塊化有源電力濾波器采用閉環控制策略，并結合獨創的自適應電流平均值控制算法(由于電 流平均值控制的開關頻率是恒定的，因此克服了傳統的滯環：電流控制由于開關頻率的輸出頻譜范圍寬、濾 波較困難，琳高頻諧波會干擾電網等缺點),使HMZLB達到卓越的濾波性能。
◆ 軍工級FPGA控制芯片
FPGA 時鐘頻率最高可到200MHz,內部有84個硬件DSP單元，DSP并行運行，運算速率遠高于單個DSP控制方式，且通訊延遲小，響應速度更快，便于采用更先進的 控制算法，使HMZLB 達到更加卓越的濾波補償效果。且FPGA燒錄程序后，相當于一個硬件電路，運行可靠 性極高。
◆獨特的3H橋電路結構
主電路采用3H全橋拓撲三電平結構，使直流母線電壓和開關器件的開關頻率僅有傳統三橋臂拓撲有源 濾波器的1/2,大大降低了開關器件的損壞。
◆集控式的并機結構
HMZLB 型模塊化有源電力濾波器可以實現12個濾波模塊并聯且只使用一個FPGA集中控制，克服了多個控制器之間的通信存在延遲以及可能受到干擾的缺點，增強了APF 的補償性能，提高了系統的可靠性。
◆ 所有數據均采用光纖通訊
所有數據均轉換為數字信號，通過光纖傳輸，保密性好且能保證同一光纜中不同光纖間光信號的傳輸質 量。同時光纖具有抗高溫和耐腐蝕的性能，因而可以抵御惡劣的工作環境。
◆ 自適應控制算法
控制系統能夠根據輸入信號自動調整控制參數，優化補償性能，并能適應任何系統阻抗變化，裝置不會與系統發生諧振。
◆各次諧波電流輸出可限幅
可與無源濾波器配合濾同一次諧波。
補 償 方 式 ：
HMZLB 型模塊化有源電力濾波器可以根據負荷配電系統實際情況，以及需要達到的補償效果的不同，靈活選擇不同補償方式，達到濾波效果和投資的最優化設計。按照HMZLB 型模塊化有源電力濾波器安裝位置的不同，提供集中補償、部分補償和就地補償三種補償方式。

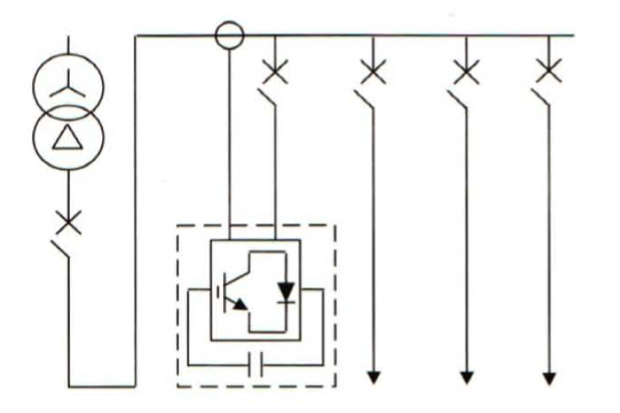

◆集中補償
在 一個混合型配電系統中，當非線性負載數量龐大，單 臺非線性負載容量較小時，采用集中補償方式。針對變壓器 進行補償可有效濾除公共母線諧波電流，保證諧波電流不流 入變壓器。

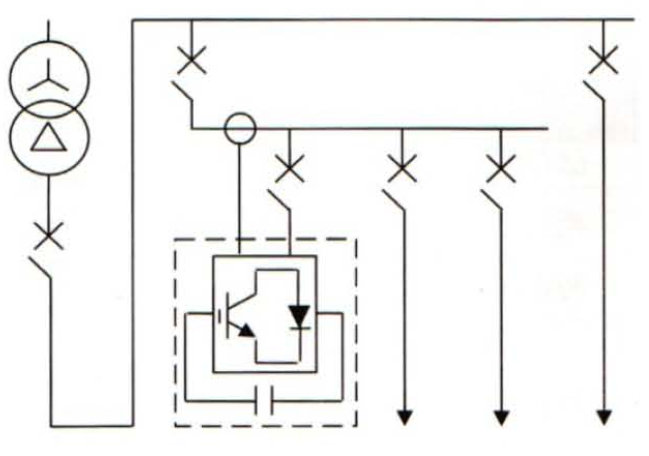

◆部分補償
配電系統中非線性負載集中在某幾條支路時，為了保證 該支路諧波電流不會流入公共母線，采用部分補償方式。

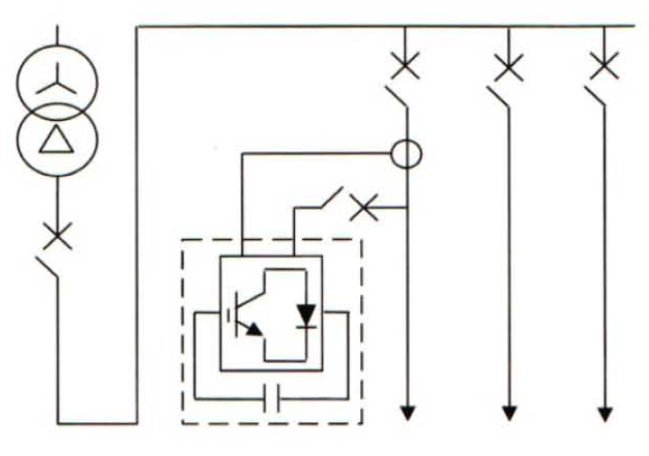

◆就地補償
配電系統中非線性負載集中在某 一 條支路或某 一 臺非線 性負載容量較大時，為保證諧波電流不會干擾到其他負載，采 用就地補償方式。
